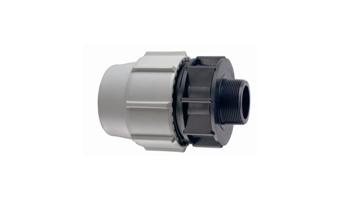

PP - Tippunion (rør mot utv. gjenge)

16 - 63mm

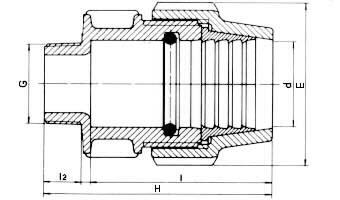

Vare nr.: Dim.: E G l l2 UB UC Vekt:
PL-07026163 16 x 3/8" 32 mm 3/8″ 59 mm 13 mm 10 600 0,033 kg
PL-07026165 16 x 1/2" 39 mm 1/2″ 59 mm 16 mm 10 500 0,034 kg
PL-07026167 16 x 3/4" 39 mm 3/4″ 59 mm 17 mm 10 500 0,035 kg
PL-07020205 20 x 1/2" 48 mm 1/2″ 70 mm 17 mm 10 350 0,058 kg
PL-07020207 20 x 3/4" 48 mm 3/4″ 70 mm 18 mm 10 350 0,059 kg
PL-07020201 20 x 1" 48 mm 1″ 53 mm 20 mm 10 350 0,060 kg
PL-07020255 25 x 1/2" 54 mm 1/2″ 72 mm 17 mm 10 250 0,068 kg
PL-07020257 25 x 3/4" 54 mm 3/4″ 72 mm 18 mm 10 250 0,076 kg
PL-07020251 25 x 1" 54 mm 1″ 72 mm 20 mm 10 250 0,079 kg
PL-07020327 32 x 3/4" 64 mm 3/4″ 82 mm 18 mm 5 150 0,113 kg
PL-07020321 32 x 1" 64 mm 1″ 82 mm 20 mm 5 150 0,122 kg
PL-07020328 32 x 1 1/4" 64 mm 1 1/4″ 82 mm 22 mm 5 150 0,114 kg
PL-07020325 32 x 1 1/2" 64 mm 1 1/2″ 82 mm 22 mm 5 140 0,127 kg
PL-97020401 40 x 1" 82 mm 1″ 86 mm 20 mm   110 0,184 kg
PL-97020408 40 x 1 1/4" 82 mm 1 1/4″ 88 mm 22 mm   110 0,185 kg
PL-97020405 40 x 1 1/2" 82 mm 1 1/2″ 91 mm 22 mm   100 0,184 kg
PL-97020402 40 x 2" 82 mm 2″ 91 mm 26 mm   100 0,208 kg
PL-97020501 50 x 1" 96 mm 1″ 105 mm 20 mm   70 0,264 kg
PL-97020508 50 x 1 1/4" 96 mm 1 1/4″ 113 mm 22 mm   70 0,264 kg
PL-97020505 50 x 1 1/2" 96 mm 1 1/2″ 107 mm 22 mm   70 0,275 kg
PL-97020502 50 x 2" 96 mm 2″ 107 mm 26 mm   65 0,282 kg
PL-97020638 63 x 1 1/4" 113 mm 1 1/4″ 125 mm 22 mm   48 0,443 kg
PL-97020635 63 x 1 1/2" 113 mm 1 1/2″ 124 mm 22 mm   48 0,451 kg
PL-97020632 63 x 2" 113 mm 2″ 134 mm 26 mm   48 0,461 kg
PL-97020625 63 x 2 1/2" 113 mm 2 1/2″ 122 mm 29 mm   45 0,459 kg

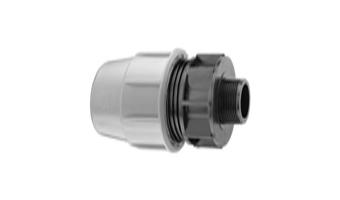

75 - 110mm

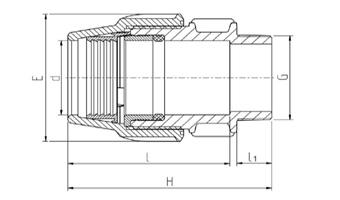

Vare nr.: Dim.: E G l l2 UB UC Vekt:
PL-87020752 75 x 2" 132 mm 2″ 154 mm 26 mm   28 0,737 kg
PL-87020755 75 x 2 1/2" 132 mm 2 1/2″ 154 mm 29 mm   28 0,752 kg
PL-87020753 75 x 3" 132 mm 3″ 154 mm 33 mm   25 0,751 kg
PL-87020902 90 x 2" 152 mm 2″ 162 mm 26 mm   16 1,103 kg
PL-87020905 90 x 2 1/2" 152 mm 2 1/2″ 160 mm 29 mm   16 1,097 kg
PL-87020903 90 x 3" 152 mm 3″ 163 mm 33 mm   16 1,090 kg
PL-87020904 90 x 4" 152 mm 4″ 181 mm 38 mm   12 1,133 kg
PL-87020112 110 x 2" 181 mm 2″ 215 mm 26 mm   8 1,929 kg
PL-87020113 110 x 3" 181 mm 3″ 215 mm 33 mm   8 1,929 kg
PL-87020114 110 x 4" 181 mm 4″ 215 mm 42 mm   8 1,940 kg

Alle tabelldata er hentet fra produsentens dokumentasjon. Endringer i tekniske data eller forandringer kan skje uten varsel. Produkt med tilsvarende funksjon og spesifikasjoner kan leveres med mindre det foreligger spesielle ønsker/krav. Forbehold om tegnfeil i tabeller, disse må kun benyttes som rettledende referanse. Ta kontakt ved behov for bekreftelse fra produsent.

Monteringsanvisning
Tegninger for konstruksjon (CAD) Sider på engelsk.
Produsentlink
