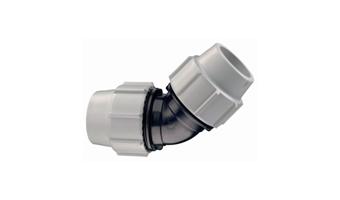

PP - Albue 45gr.

Lagerføres ikke i alle dimensjoner
Ø32mm og Ø63mm rør mot rør er periodisk lagervare ifb. prosjekt/kunde spesialvare.

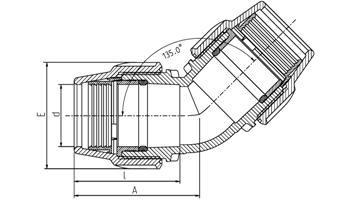

32 - 63mm

Vare nr.: Dim.: A   E   l     UC Vekt:
PL-07460032 32mm 84 mm   64 mm   66 mm       0,188 kg
PL-97460040 40mm 98 mm   82 mm   83 mm     60 0,330 kg
PL-97460050 50mm 110 mm   96 mm   93 mm     40 0,474 kg
PL-97460063 63mm 130 mm   113 mm   110 mm     24 0,771 kg

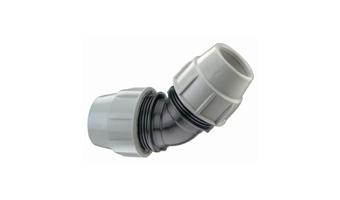

75 - 110mm

Vare nr.: Dim.: A   E   l     UC Vekt:
PL-87460075 75mm 157 mm   132 mm   135 mm     12 1,265 kg
PL-87460090 90mm 192 mm   152 mm   162 mm     8 2,040 kg
PL-87460110 110mm 235 mm   181 mm   194 mm     4 3,550 kg

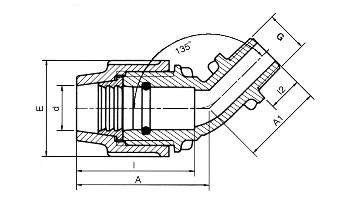

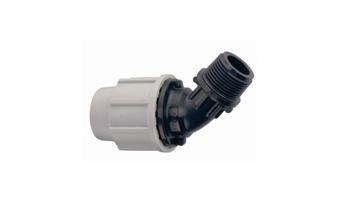

Rør - utv. gj.

Vare nr.: Dim.: A A1 E G l l2 UB UC Vekt:
PL-07450205 20 x 1/2" 65 mm 40 mm 48 mm 1/2″ 57 mm 17 mm 10 350 0,054 kg
PL-07450205 20 x 3/4" 65 mm 41 mm 48 mm 3/4″ 57 mm 18 mm 10 350 0,055 kg
* Skaffevare fra fabrikk.
