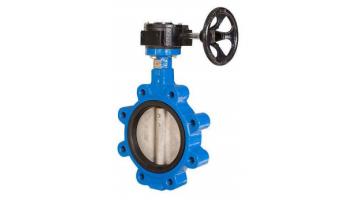

Dreiespjeldventil lugget

Beskrivelse
Dreiespjeldventil for on/off og enklere regulering.
Passer til applikasjoner for vann, luft, kjemikalier m.m.
Ventilen leveres med gjengede lugs som forenkler montasjen samt gjør at ventilen skal brukes som endeventil.
Tilpasset flenser boret ihht DIN PN10/16.
Byggelengde, DIN 3202/K1
Ventilhus i seigjern med 250µm epoxy i farge RAL5005.
Toppflens ihht ISO 5211 for direktemontasje av aktuator, spak og gir. Spjeld i syrefast SS 316, spindel SS 431.
Vulkanisert liner EPDM, drikkevannsgodkjent ihht WRAS, maks temp. 110°C.

1 Hus i seigjern GGG40.3
2 Spjeld i syrefast AISI 316
3 Liner i EPDM, maks.temp 110oC
4 Spindel i rustfritt AISI 431
5 O-ring NBR
6 Lager i bronse
7 Montasjepinner i Duplex 2507

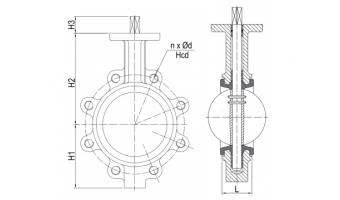

Vare nr.: DN   n x ød Hcd L H1 H2 H3 Vekt:
VA3060050S 50 spak 4xM16 125 43 mm 75 130 30 3,8 kg
VA3060065S 65 spak 4xM16 145 46 mm 84 143 30 4,2 kg
VA3060080S 80 spak 8xM16 160 46 mm 95 155 30 4,7 kg
VA3060100S 100 spak 8xM16 180 52 mm 110 170 30 9,0 kg
VA3060125S 125 spak 8xM16 210 56 mm 124 190 30 10,9 kg
VA3060150S 150 spak 8xM20 240 56 mm 139 210 30 14,2 kg
- -   - - -       -
VA3060150G 150 gir m/ratt 8xM20 240 56 mm 139 210 30 14,2 kg
VA3060200G 200 gir m/ratt 8xM20 295 60 mm 172 243 35 18,2 kg
VA3060250G 250 gir m/ratt 8xM20 350 68 mm 200 282 35 26,8 kg
VA3060300G 300 gir m/ratt 8xM20 400 78 mm 237 310 35 40,0 kg
