Reduksjonsflenser

  Reduksjonsflens m/pinneskruer NT 10

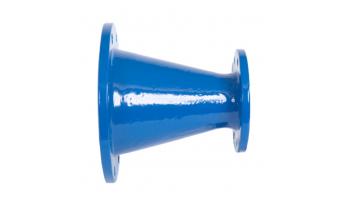

  Reduksjonsflens konsentrisk NT 10

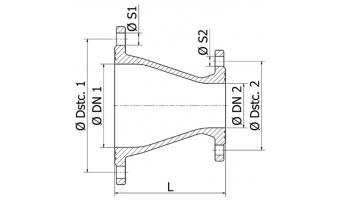

Reduksjonsflens konsentrisk

PN10 / PN16 etter DIN EN 545.

Varenr.: Dim. DN1: Dim. DN2: PN:  L: Vekt:
IN2153472 DN065 DN050 10 200 8,0
IN2153473 DN080 DN080 10 200 7,3
IN2153474 DN080 DN065 10 200 8,7
IN2153475 DN100 DN050 10 200 9,5
IN2153476 DN100 DN065 10 200 11,2
IN2153477 DN100 DN080 10  200 9,3
IN2153479 DN125 DN080 10 200 19,0
IN2153481 DN125 DN100 10 200 11,4
IN2153482 DN150 DN080 10 200 12,2
IN2153483 DN150 DN100 10 200 12,8
IN2153484 DN150 DN125 10 200 14,1
IN2153485 DN200 DN080 10 200 18,1
IN2153486 DN200 DN100 10 300 20,5
IN2153487 DN200 DN125 10 300 18,9
IN2153488 DN200 DN150 10 300 22,0
IN2153489 DN250 DN100 10 300 22,0
IN2153491 DN250 DN125 10 300 23,0

Alle tabelldata er hentet fra produsentens dokumentasjon. Endringer i tekniske data eller forandringer kan skje uten varsel. Produkt med tilsvarende funksjon og spesifikasjoner kan leveres med mindre det foreligger spesielle ønsker/krav. Forbehold om tegnfeil i tabeller, disse må kun benyttes som rettledende referanse. Ta kontakt ved behov for bekreftelse fra produsent.

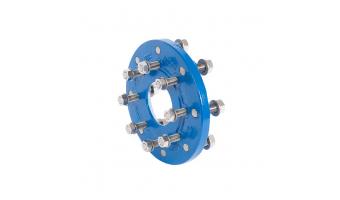

Reduksjonsflens med pinneskruer

Ductilt støpejern etter DIN EN 545.
Epoxy coating etter RALGZ 662, minimum thickness 250 μm.
Pinnebolter er varmgalvaniserte. Leveres med skive, mutter og beskyttelseshetter.

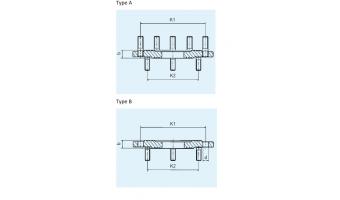

Type A            Har pinnebolter på begge sider
Type B            Har kun pinnebolter i minste dimensjon tilkoblingsside.

Varenr.: Type:  DN1 DN2  Lengde:   B C D E Vekt:
IN2153607 A 050 080 25,0    B1 C1 D1 E1 4,0
IN2153608 A 050 100 27,0   B2 C2 D2 E2 5,0
IN2153609 B 050 150 30,0   B3 C3 D3 E3 7,0
IN2153611 A 065 080 25,0   B4 C4 D4 E4 8,0
IN2153612 A 065 100 27,0   B5 C5 D5 E5 9,0
IN2153613 B 065 150 30,0   B6 C6 D6 E6 10,8
IN2153614 A 080 100 27,0   B7 C7 D7 E7 8,4
IN2153615 A 080 125 30,0   B8 C8 D8 E8 8,0
IN2153616 B 080 150 30,0   B9 C9 D9 E9 10,7
IN2153617 A 100 125 30,0   B10 C10 D10 E10 7,6
IN2153618 A 100 200 30,0   B11 C11 D11 E11 11,2
IN2153619 B 100 250 30,0   B12 C12 D12 E12 14,9
IN2153621 A 125 150 30,0   B12 C12 D12 E12 11,2
IN2153622 B 125 200 30,0   B12 C12 D12 E12 13,7
IN2153623 B 125 250 31,0   B12 C12 D12 E12 40,0
IN2153624 A 150 200 29,0   B12 C12 D12 E12
IN2153625 A 150 250     B12 C12 D12 E12
IN2153626 B 150 300     B12 C12 D12 E12
IN2153627 A 200 250     B12 C12 D12 E12
IN2153628 B 200 300     B12 C12 D12 E12

Alle tabelldata er hentet fra produsentens dokumentasjon. Endringer i tekniske data eller forandringer kan skje uten varsel. Produkt med tilsvarende funksjon og spesifikasjoner kan leveres med mindre det foreligger spesielle ønsker/krav. Forbehold om tegnfeil i tabeller, disse må kun benyttes som rettledende referanse. Ta kontakt ved behov for bekreftelse fra produsent.
